1. Racks de baterías LiFePO4
Celdas prismáticas LiFePO4, sin cobalto. Gabinetes modulares de 768 V y 280 Ah (215 kWh por gabinete) con más de 6.000 ciclos de vida útil al 80 % de profundidad de descarga.
768 V / 280 Ah por rack
MODELOS Y FICHA TÉCNICA
Tres tamaños de batería en contenedor: 645, 1.075 y 2.150 kWh
Del contenedor de 10 pies con 645 kWh al de 40 pies con 2,15 MWh. Según la ficha del fabricante, los tres comparten envolvente, electrónica y garantía; cambia el tamaño.
DISEÑO Y ROBUSTEZ EXTERIOR
Envolvente ISO para trabajar a la intemperie
Según la ficha del fabricante, acero reforzado con recubrimiento anticorrosión de grado C5, pensado para trabajar a la intemperie. Instalación directa sobre losa de hormigón nivelada, en el exterior y separada de tus naves.
Protección IP54 exterior
Formatos 10, 20 y 40 pies ISO
Plazo: lo confirma la fábrica en cada pedido
INGENIERÍA INTEGRADA
Qué lleva dentro un contenedor todo en uno
Según la ficha del fabricante, un sistema de almacenamiento que reúne los seis subsistemas dentro de una estructura ISO climatizada, cableada y probada en fábrica.
2. Inversor bidireccional PCS
Inversores bidireccionales de alta eficiencia (300 kW a 1.000 kW) con capacidad de sobrecarga y funcionamiento en microrred o en modo aislado. Según la ficha, el paso a isla es de menos de 10 ms; si el proceso lo nota depende de la configuración y de las cargas que se respalden.
Conmutación <10 ms
3. Transformador aislado
Transformador de aislamiento galvánico trifásico integrado de serie (380 V / 400 V 3L+N+PE). Resistencia a perturbaciones electromagnéticas y desacoplo seguro respecto a la red de distribución.
380/400 VCA 3P4W
4. Sistema contra incendios
Protección multicriterio con detección temprana de gas, humos y temperatura, acoplada a extinción automática por aerosol o gas limpio. Compartimentación cortafuegos entre bahías para aislar cualquier incidencia.
Detección y extinción automáticas
5. Climatización HVAC industrial
Climatización de precisión para mantener las celdas entre 20 °C y 25 °C incluso con temperatura exterior de −20 °C a +55 °C. Es lo que determina que la batería llegue a los ciclos de vida garantizados.
HVAC industrial IP54
6. BMS y SCADA
Monitorización celda a celda, balanceo activo y comunicaciones Modbus TCP/RTU, RS485, CAN 2.0B y Ethernet para el despacho automático y la integración con tu sistema de gestión.
Modbus / CAN / SCADA
DETALLES CONSTRUCTIVOS
Cómo está hecho, lateral a lateral
Según la ficha del fabricante, cada lateral del contenedor está pensado para el flujo térmico, el acceso de mantenimiento y el aislamiento eléctrico.
LATERAL IZQUIERDO · BAHÍAS DE BATERÍA LIFEPO4
768 V / 280 Ah por rack
AISLAMIENTO POR COMPARTIMENTOS
Distribución modular de baterías LiFePO4
Los gabinetes de celdas se distribuyen en compartimentos aislados contra el fuego, lo que facilita el acceso frontal para inspección y mantenimiento sin comprometer la hermeticidad térmica del resto del sistema.
- Acceso independiente por gabinete de 215 kWh
- Sensores multicriterio en cada sección interna
- Sellado ignífugo con compuertas de seguridad
LATERAL DERECHO · CONVERSIÓN DE POTENCIA Y RED
PCS 300 – 1.000 kW
CONVERSIÓN DE ALTA EFICIENCIA
Bahía de electrónica de potencia y transformador
La sección técnica alberga el inversor bidireccional PCS junto con el transformador de aislamiento galvánico de 400 V 3P4W, con disipación térmica forzada y cuadros de protecciones magnetotérmicas y diferenciales de clase B.
- Paso a isla en menos de 10 ms, según la ficha
- Cuadros de protección y seccionamiento AC y DC
- Conexión directa a cuadro general o centro de transformación
INTERIOR REVELADO
2,15 MWh de energía
en una sola unidad.
Según la ficha del fabricante, un entorno controlado, con monitorización celda a celda, climatización de precisión y supresión automática de incendios.
1.024 V DC de tensión nominal
BMS celular con balanceo activo
Extinción automática de incendios
MODELOS Y FICHAS TÉCNICAS
Tres tamaños, la misma ingeniería
Elige por lo que necesitas cubrir, no por la ficha técnica. Debajo de cada modelo tienes para qué suele servir y, si quieres el detalle, la ficha del fabricante se despliega con un clic.
Sobre el acabado que ves en las imágenes, que son recreaciones. El verde de marca y el logotipo de VaultGrid son una opción de personalización, no el acabado de serie. De fábrica el contenedor sale en su acabado estándar, sin rotular. Si quieres el contenedor con la imagen de VaultGrid, o rotulado con la de tu propia empresa, se hace bajo pedido y tiene un sobrecoste que te indicamos en la oferta. En cuanto al equipo que va dentro, es exactamente el mismo pintes lo que pintes por fuera.
300 kW
645,12 kWh
Régimen 0,5C · Contenedor ISO 10 pies · 2,15 h a potencia nominal
Para qué suele servir
- Cubrir picos de arranque Cuando arrancan bombas, motores o ventilación, la batería puede aportar parte de esa energía. Si eso permite contratar menos potencia lo dicen tu curva y tu tarifa.
- Guardar el sol que sobra Lo que tus placas producen de más a mediodía puede guardarse para la tarde o la noche, en lugar de perderse.
- Respaldo ante un corte Según la ficha del fabricante, el paso a isla es de menos de 10 ms. Qué cargas se respaldan y durante cuánto tiempo se decide en el proyecto.
- La obra, aparte Si evita pedir más potencia a la distribuidora depende de tu caso. La losa, la conexión y los permisos los hace la empresa instaladora.
Un tamaño de partida para granjas, regadíos, bombeo solar y naves pequeñas y medianas.
Ver la ficha del fabricante
Almacenamiento
Capacidad nominal645,12 kWh
Química de celdasLiFePO4
Gabinetes3 racks · 768 V / 280 Ah
Energía por rack215,04 kWh
Vida útil>6.000 ciclos al 80 % DoD
Garantía10 años de rendimiento
Potencia y conexión
Inversor PCS300 kW bidireccional
TransformadorAislamiento galvánico de serie
Salida CA380 / 400 V 3P4W · 50 Hz
Tensión DC nominal1.024 V
Conmutación red / isla<10 ms
ComunicacionesModbus TCP/RTU · CAN · Ethernet
Estructura y seguridad
ContenedorISO 10 pies · 299 × 243 × 259 cm
ProtecciónIP54 exterior
ClimatizaciónHVAC industrial · −20 °C a +55 °C
IncendiosDetección multicriterio y extinción automática
NormativaCE · EN IEC 62619 · 63056 · UN 38.3
Conexión a redUNE-EN 50549-1 y -2
500 kW
1.075,20 kWh ~1,08 MWh
Régimen 0,5C (1C bajo consulta) · ISO 20 pies GP · 2,15 h a potencia nominal
Para qué suele servir
- Picos más bajos en gran consumo Un tamaño de partida para industrias y cooperativas de gran consumo. Si permite bajar la potencia contratada o evitar excesos lo dicen tu curva y tu tarifa.
- Una campaña con menos pico Vendimia, molturación o campaña de conserva concentran el consumo en pocas semanas; la batería puede cubrir parte de ese pico.
- La solar, mejor aprovechada Lo que hoy se vierte porque la red no lo admite puede guardarse para consumirlo más tarde. Cuánto depende de tu planta y de tu consumo.
- Respaldo ante microcortes Según la ficha del fabricante, el paso a isla es de menos de 10 ms; qué se respalda se decide en el proyecto.
Es el tamaño que estudiamos para una planta agroalimentaria de Huesca, un estudio sin pedido.
Ver la ficha del fabricante
Almacenamiento
Capacidad nominal1.075,20 kWh
Química de celdasLiFePO4
Gabinetes5 racks · 768 V / 280 Ah
Energía por rack215,04 kWh
Vida útil>6.000 ciclos al 80 % DoD
Garantía10 años de rendimiento
Potencia y conexión
Inversor PCS500 kW bidireccional
Hibridación solarOpcional 250 kW MPPT + 250 kW PCS
TransformadorAislamiento galvánico de serie
Salida CA380 / 400 V 3P4W · 50 Hz
Conmutación red / isla<10 ms
ComunicacionesModbus TCP/RTU · CAN · Ethernet
Estructura y seguridad
ContenedorISO 20 pies GP · 605 × 243 × 259 cm
Peso brutoAproximadamente 16.000 kg
ProtecciónIP54 exterior
ClimatizaciónHVAC industrial · −20 °C a +55 °C
IncendiosDetección multicriterio y extinción automática
NormativaCE · EN IEC 62619 · 63056 · UN 38.3
1.000 kW
2.150,40 kWh ~2,15 MWh
Régimen 0,5C (1C bajo consulta) · ISO 40 pies High Cube · 2,15 h a potencia nominal
Para qué suele servir
- Servicios del sistema A partir de 1 MW un proyecto puede optar a servicios que retribuye el operador si cumple sus requisitos técnicos. El mercado de capacidad, cuando haya subasta.
- Menos energía perdida Pensado para parques solares con el nudo saturado: puede guardar lo que la red no admite e inyectarlo más tarde.
- Energía en otras horas Cargar cuando la energía cuesta menos y entregarla cuando cuesta más depende del mercado de cada día. Para vender a red hay que revisar la inscripción y la representación que correspondan: te decimos por dónde empezar, aunque el trámite no lo hacemos nosotros.
- Crecer sumando unidades Se pueden añadir contenedores en paralelo, según el proyecto.
Es el tamaño que estudiamos para un parque solar de Huesca, un estudio sin pedido.
Ver la ficha del fabricante
Almacenamiento
Capacidad nominal2.150,40 kWh
Química de celdasLiFePO4
Gabinetes10 racks · 768 V / 280 Ah
Energía por rack215,04 kWh
Vida útil>6.000 ciclos al 80 % DoD
Garantía10 años de rendimiento
Potencia y conexión
Inversor PCS1.000 kW (1 MW) bidireccional
TransformadorAlta potencia integrado de serie
Salida CA400 V 3P4W · 50 Hz
Tensión DC nominal1.024 V
Conmutación red / isla<10 ms
Control y despachoSCADA · Modbus · operación en mercado
Estructura y seguridad
ContenedorISO 40 pies HQ · 1.219 × 243 × 289 cm
Peso brutoAproximadamente 31.000 kg
ProtecciónIP54 exterior
ClimatizaciónDoble HVAC industrial de precisión
IncendiosDetección multicriterio y extinción automática
NormativaCE · EN IEC 62619 · 63056 · UN 38.3
Sobre las cifras de esta sección El rango de potencia solar asociada es orientativo y depende del perfil de producción y del punto de conexión. La reducción de pico no puede superar la potencia del inversor. Haz una primera cuenta de tamaño en la calculadora; las cifras de tu caso salen del estudio con tus datos.
DEL PEDIDO A LA ZONA DE DESCARGA
El plazo del equipo lo confirma la fábrica en cada pedido
Según la ficha del fabricante, el contenedor sale de fábrica ensamblado y probado. En la parcela necesita una losa, el conexionado y las comunicaciones: lo hace la empresa instaladora habilitada que contrata el cliente. El plazo del equipo lo confirma la fábrica en cada pedido. Los permisos, la conexión y la instalación los lleva la empresa instaladora, con sus propios tiempos, y muchas veces son los que mandan.
Probado
Sale de fábrica ensamblado y probado, según el fabricante
3 tamaños
De 645 a 2.150 kWh
10 años
Garantía de rendimiento del fabricante
100 %
Interlocución en español

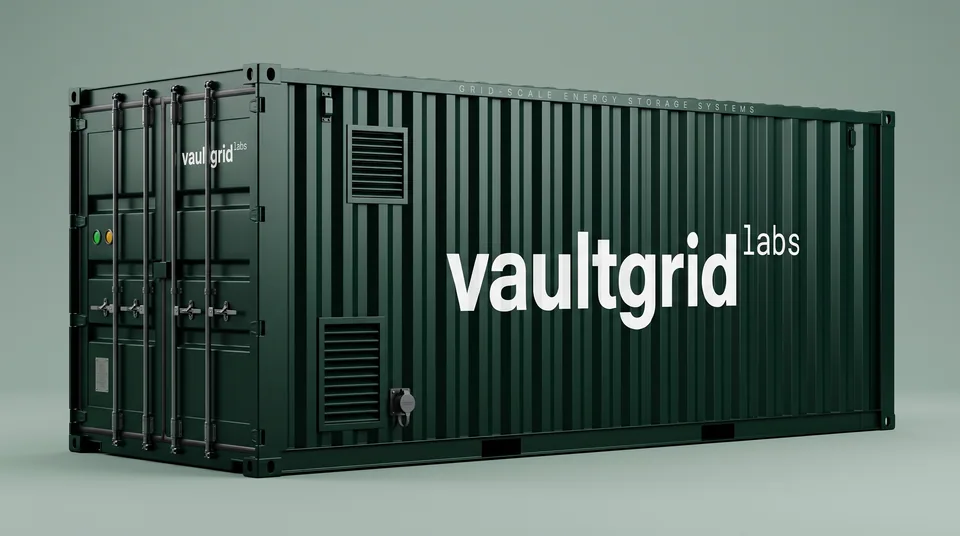

Imagen de referencia de un sistema de almacenamiento en contenedor.
EL SIGUIENTE PASO
¿Lo vemos con tus números?
Con una factura vemos si merece la pena seguir y, si el caso lo requiere, te pedimos la curva de consumo. Si una batería no tiene sentido en tu caso, también te lo diremos.
